1、交流接触器的接法

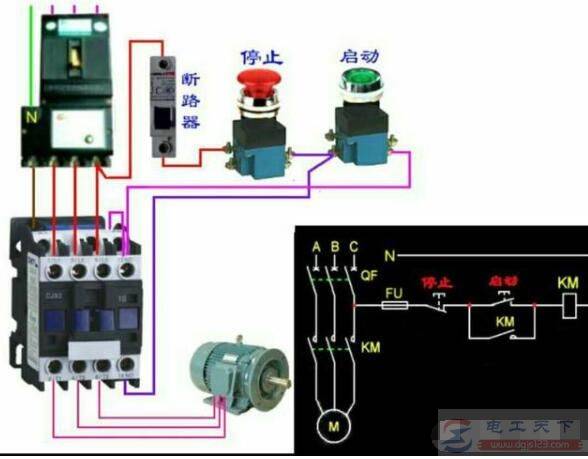

看下图:

交流接触器与床头开关的接线步骤详解

图中,三相电源的火线(相线)A、B和C接在隔离刀开关QF上端。QF的作用是在检修时断开电源.使受检修电路与电源之间出现一个明显断开点,保证检修人员的安全。

FU是一次回路的保护用熔断器。准备启动电动机时,先合上刀开关QF,之后若交流接触器KM主触点闭合,则电动机得电运行:接触器主触点断开,电动机停止运行。接触器触点闭合与否.则受二次电路控制。

按下启动按钮,交流接触器KM的线圈得电,主触点闭合,电动机开始运行。同时,接触器的辅助触点KMl-1也闭合,使接触器线圈获得持续的工作电源,接触器的吸合状态得以保持。习惯上将辅助触点KMl一1称做自保(持)触点。

按下停止按钮,KM失电断开,KM1线圈也断开,电动机停止。

2、床头开关

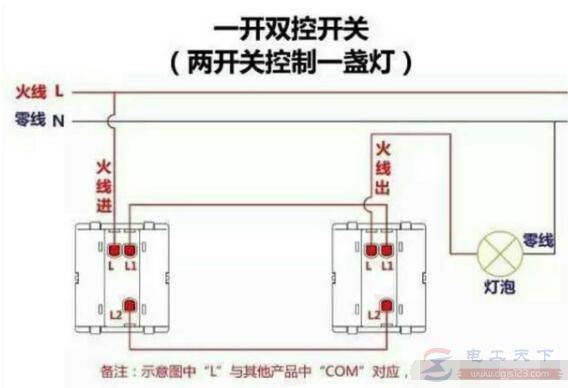

一般就是一开双控开关,以下是接线图:

交流接触器与床头开关的接线步骤详解

一般开发商预埋的是单开单控开关线路,在水电改造时,需要从开关处预埋三根线,到床头才可以实现单开双控。

如果不是专业电工,请不要自己接线,建议找专业电工来帮忙处理,安全第一。
