一例输出110V直流电压的桥式整流电路图


桥式整流电路输出110V直流电压的电路图

如果对工频交流电整流,且负载电路对整流后的直流电压的稳定性及纹波要求不高,则可以选用普通的整流二极管接成一个整流桥。

以下是电路图:

一例输出110V直流电压的桥式整流电路图

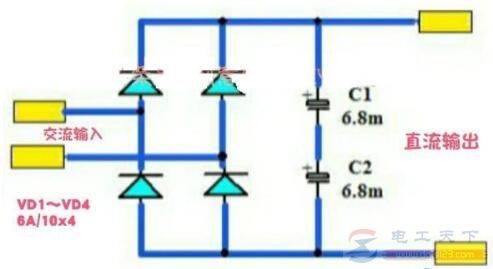

图1:桥式整流电路原理图

直流电路电流为6A,选用四个6A10整流二极管接成桥式整流电路,可以满足要求。在接成桥式整流时,流过6A10二极管的电流只有负载电流的二分之一,所以本电路最大输出电流可达12A。

因未说明是供什么负载使用,如果负载对整流后的纹波要求不高,可以选用简单的电解电容滤波。滤波电容的耐压值要求≥200V,容量可选用1000μF以上的电容。如果耐压值≥200V的电容量电解电容买不到,也可以将耐压值低的电解电容串联使用。

一例输出110V直流电压的桥式整流电路图

图2:6A10整流二极管

6A10是常用的大电流整流二极管,其耐压值为1000V,额定整流电流为6A。

用四个单向可控硅SCR做成可控整流桥,用来控制导通角,可实现整流和调压。输入交流220伏,直流输出在30-200之间调节。在制作时,可以购买现成模块。如果要求不高,可以选用二极管来解决问题,输入220伏交流输出约100伏脉动直流。
