变频器控制柜电线电缆的敷设走线及样品示例


有关变频器控制柜电线电缆的敷设走线规定,变频器接线规范中,对于电线电缆的敷设走线方向的规定,具体电线电缆的选择,需要根据传输信号的性质而定。

控制柜电线电缆的敷设走线

电缆敷设的走向需要考虑干扰的问题,也是一个辅助的有效措施。

控制系统在传输弱电信号工作时,何论是受到外部干扰或内部干扰,均可能使传输信号畸变,尤其对于模拟信号来说,畸变更为严重,而对于数字信号则影响小一些。

不管属于哪一种型式,控制系统的防卫措施应做得尽量完善。

因此,变频器接线规范中,电线电缆的敷设走线方向参考如下规定:

1、信号线与动力线必须分开走线;

2、使用模拟量信号进行远程控制变频器时,为了减少模拟量受来自变频器和其它设备的干扰,应将控制变频器的信号线与强电回路(主回路及顺控回路)分开走线,二者距离应相隔30 cm以上;

3、即使在控制柜内,同样要保持上述的接线规范,信号与变频器之间的控制回路线最长不得超过50 cm。

4、信号线与动力线必须分别放置在不同的金属管道或者金属软管内。

连接plc和变频器的信号线如果不放置在金属管道内,极易受到变频器和外部设备的干扰;同时由于变频器无内置的电抗器,所以变频器的输入和输出的动力线对外部会产生极强的干扰,因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处,以保证信号线与动力线的彻底分开。

电线电缆穿金属管在施工的工作量比较大,对于微型工程容易做到,但对较长的线路就麻烦了。现代大型工程都从电缆设计方面解决。

以上只是原则规定,具体电线电缆的选择,需要根据传输信号的性质而定。

变频器控制柜电线电缆的敷设走线及样品示例

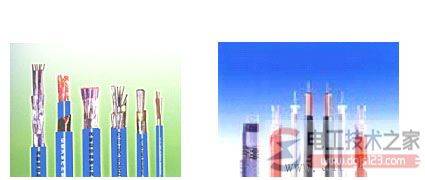

图1:样品照相之一 图2:样品照相之二
