导线连接处的绝缘处理方法


有关导线连接处的绝缘处理要求,在连接导线时将导线连接处的绝缘层去除,在导线连接完成后,对所有绝缘层已被去除的部位进行绝缘处理,以恢复导线的绝缘性能,恢复后的绝缘强度不低于导线原有的绝缘强度。

导线连接处的绝缘处理

导线连接处的绝缘处理,一般采用绝缘胶带进行缠裹包扎。一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。绝缘胶带的宽度常用20mm的,使用较为方便。

1、一般导线接头的绝缘处理

一 字形连接的导线接头,按图1进行绝缘处理,先包缠一层黄蜡带,再包缠一层黑胶布带。

将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠,包缠两圈后 进入剥除了绝缘层的芯线部分[见图1(a)]。

包缠时黄蜡带应与导线成55°左右倾斜角,每圈压叠带宽的1/2[见图1(b)],直至包缠到 接头右边两圈距离的完好绝缘层处。

然后,将黑胶布带接在黄蜡带的尾端,按另一斜叠方向从右向左包缠[见图1(c)、图1(d)],仍每圈压叠带 宽的1/2,直至将黄蜡带完全包缠住。

包缠处理中应用力拉紧胶带,注意不可稀疏,更不能露出芯线,以确保绝缘质量和用电安全。

对于220V线路,也可不用 黄蜡带,只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。

导线连接处的绝缘处理方法

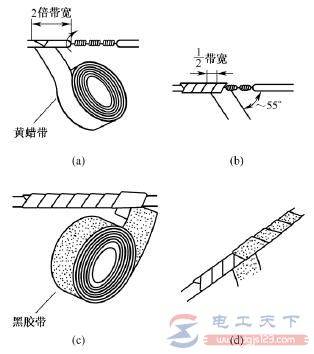

图1,一般导线接头的绝缘处理

2、T字分支接头的绝缘处理

导线分支接头的绝缘处理基本方法同上,T字分支接头的包缠方向如图2,走一个T字形的来回,使每根导线上都包缠两层绝缘胶带。

每根导线都要包缠到完好绝缘层的两倍胶带宽度处。

导线连接处的绝缘处理方法

图2,T字分支接头的绝缘
